注塑件色差测量教程——TS7700分光测色仪实操指南

在注塑生产过程中，色差是最常见也最难控制的品质问题之一。色母粒批次波动、注塑工艺参数偏移、模具结构差异——任何一个环节的微小变化，都可能导致最终产品的颜色偏离标准。要解决这一问题，精准的色差测量是第一道关。本文以三恩时TS7700分光测色仪为例，手把手教你完成注塑件的标准化色差测量。

一、测量前的准备工作

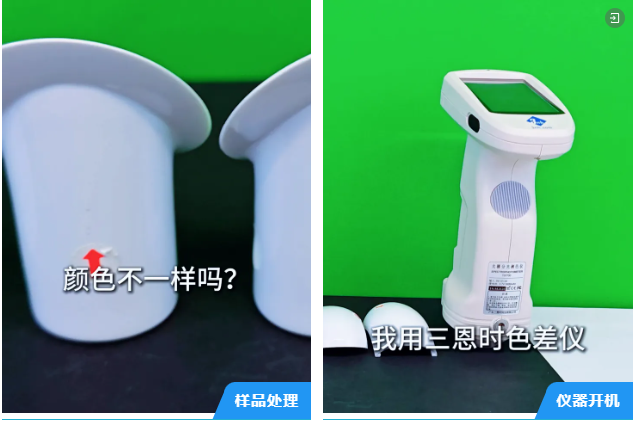

样品准备

选取待测的注塑件样品，确保测量表面平整、清洁、无划痕、气泡或脱模剂残留。对于有弧度的塑胶件，TS7700配备的多种口径可灵活适配。同一样品建议在3个以上不同位置进行测量，取平均值以提升数据代表性。

仪器准备

开机后让仪器预热稳定。使用标准白板完成黑白校准，确保基线准确。进入设置界面，选择测量参数：

光源：推荐D65（国际标准模拟日光）

观察者角度：推荐10°

测量口径：根据样品大小选择MAV（Φ8mm/Φ10mm）或SAV（Φ4mm/Φ5mm）

颜色空间：CIELAB

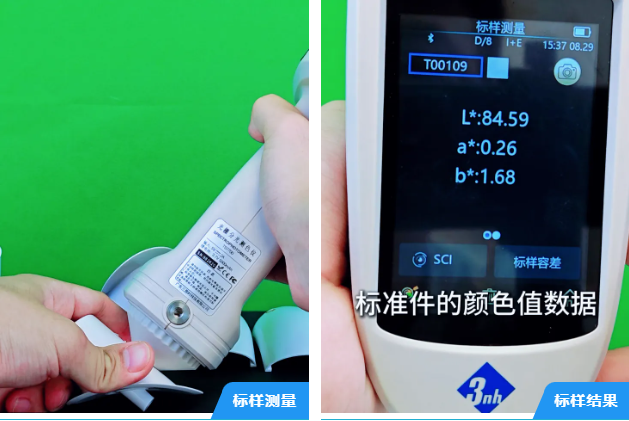

二、标样测量

将TS7700的测量口径垂直紧贴在注塑件标准样表面，确保贴合紧密、无漏光。按下测量键，约1.5秒即可完成单次测量。仪器屏幕直接显示标样的L*a*b*色度值。测量结束后可保存标样数据，作为后续试样比对的基准。

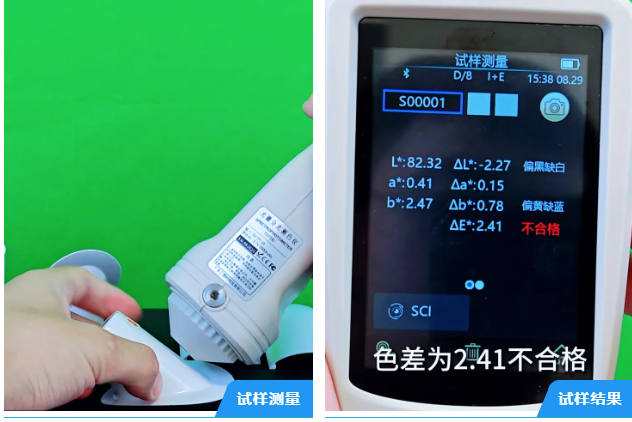

三、试样测量

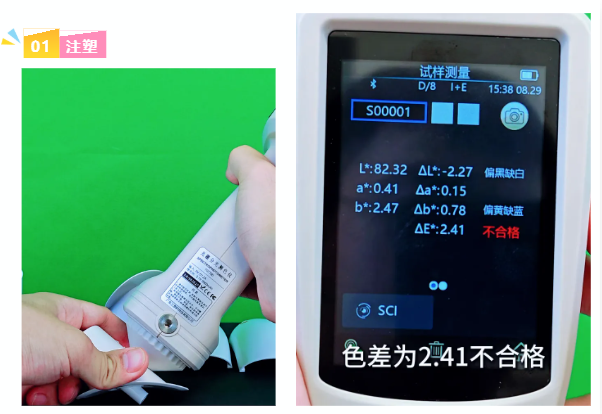

在仪器界面切换至“试样测量”模式。将待测注塑件样品置于测量口，重复上述测量步骤。TS7700内置摄像头取景定位功能，可精准判断被测部位是否为目标中心。仪器自动计算并显示试样与标样之间的色差ΔEab值以及ΔL、Δa、Δb各分量的偏差方向。

四、数据分析与判定

色差合格标准参考

目前国内尚无着色塑料色差的统一国家标准。行业通行的参考标准为：

同一制品颜色均匀度：ΔE*ab ≤ 1.5

不同批次制品色差：ΔE*ab ≤ 2.0

常见首件确认标准：ΔE*ab ≤ 1.0

具体合格阈值需以客户要求或双方约定的技术协议为准。

数据管理

测量结束后，数据可直接在仪器屏幕上查看，也可保存和打印。TS7700机身可存储大量测量数据，方便批次追溯。如需深度分析，可连接SQCX上位机软件。SQCX支持多种表色系、光源，可实现更复杂的数据管理、颜色检测和报表生成，是注塑企业建立完整颜色品控档案的得力工具。

五、TS7700的核心优势

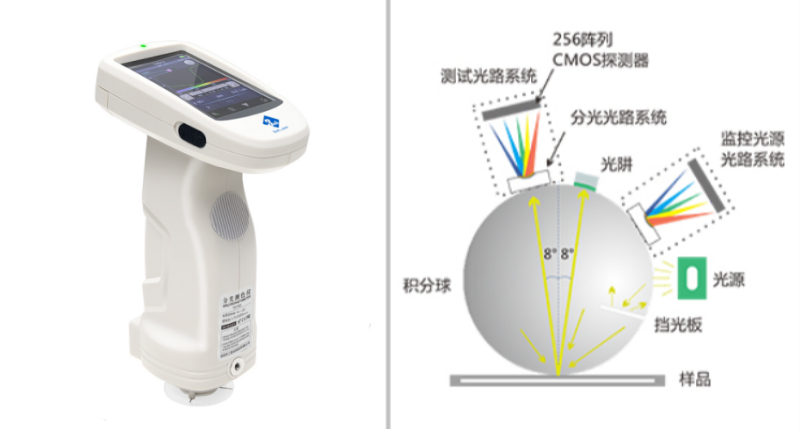

高精度与高重复性：TS7700采用1000线精密闪耀光栅分光，光学分辨率在可见光范围内小于10nm。色度值重复性ΔE*ab≤0.03（预热校正后，间隔5秒测量白板30次平均值）。

双口径灵活切换：标配MAV（Φ8mm/Φ10mm）和SAV（Φ4mm/Φ5mm）双口径，平整表面用MAV大口径，弧面或细小部位用SAV小口径精准定位。

SCI/SCE双模式同步测量：可同时获取包含镜面反射（SCI）和排除镜面反射（SCE）两组数据，SCI模式适用于配方研发和颜色标准制定，SCE模式更贴近人眼视觉效果，适用于成品外观管控。

内置电子色卡库：仪器内置多本标准电子色卡，测量后可快速匹配接近的色号，无需携带厚重的实物色卡。

广泛适用性：TS7700广泛应用于塑胶电子、油漆涂料、纺织印染、印刷纸品、汽车、医疗、化妆品和食品等行业。

六、结语

注塑件的色差管控，关键在“测准”和“管住”。TS7700分光测色仪以高精度、双口径灵活切换、SCI/SCE双模式同步测量等核心优势，为注塑企业提供了一套从标样建立、试样测量到数据分析的标准化色差检测方案。从原料入厂到成品出库，让每一批注塑件的颜色都有据可查、有数可依。

如需了解更多产品详情或申请样品实测，欢迎联系三恩时技术团队
