什么是网点面积率？为什么它是印刷品控的核心指标？

在印刷车间里，品控人员经常需要回答一个问题：这块印版的网点印出来到底有多大？ 这个问题的答案，直接决定了印刷品的层次还原是否准确、颜色是否饱满、图像是否清晰。

网点面积率，就是这个问题的量化答案。

一、网点面积率是什么？

网点面积率，也称为阶调值（Tone Value） ，是指在单位面积上群集的所有网点面积之和与总面积的比值。简单来说，它反映了油墨在纸面上的覆盖程度。

用百分比表示：

0%：白纸，没有油墨覆盖

100%：实地满版，油墨完全覆盖

50%：半开半合，典型的中间调

在复制颜色时，需要不同浓淡的颜色，阶调值是指图像上特定面积区域被半色调网点覆盖的比率。颜色被复制得越浅，被半色调网点覆盖的区域的比值越小。可以这样理解：网点面积率越大，印出来的颜色越深、越饱满；网点面积率越小，印出来的颜色越浅、越淡。

二、网点面积率与阶调值：是一回事吗？

是的，在印刷行业术语中，网点面积率与阶调值本质上是同一概念。

阶调是指图像明暗或颜色深浅变化的视觉表现。为了再现这种深浅变化，印刷品通过不同大小的网点来模拟连续调图像的层次。在印刷质量控制的语境下，印刷阶调值，又称网点面积，是控制印刷质量的参数之一。

过去，这些测量值被称为“网点面积”，现在更规范的术语是“阶调值（TV）”。行业标准GB/T 41467-2022《印刷技术 专色阶调值的测量与计算》 也明确使用了“阶调值”这一术语。因此，在日常工作中，可以认为网点面积率=阶调值。

三、为什么网点面积率这么重要？

网点面积率的准确性，直接决定了印刷品的质量档次。

印刷品的阶调通常划分为三个层次：

亮调：网点覆盖率为10%～30%左右

中间调：网点覆盖率为40%～60%左右

暗调：网点覆盖率为70%～90%左右

如果网点面积率偏离设计值，就会出现网点增大——印出来的网点比印版上设计的更大，导致暗调糊死、中间调偏深、层次丢失。国家标准规定，精细印刷品网点的增大值范围为10%～20%，一般印刷品为10%～25%。

网点增大超出允许范围，是印刷品最常见的质量问题之一。

四、如何测量网点面积率？

行业公认最有效的方法，就是密度测量法。

测量原理是：通过密度计测量加网区域的密度和同一色墨的实地密度，再经过公式计算得出网点面积率。常用的计算方法包括：

默里-戴维斯公式（Murray-Davies） ：最经典的计算方法，已被公认为计算总网点面积扩大值的标准。大多数密度计默认使用此公式。

尤尔-尼尔逊公式（Yule-Nielsen） ：对MD公式的修正，在网点面积测量上更有效、更准确，在精细品控中应用更广泛。

国家标准GB/T 18722-2002《印刷技术 反射密度测量和色度测量在印刷过程控制中的应用》 对密度测量方法作出了详细规定。密度计可以提供半色调覆盖率（即网点百分比）信息，大多数密度计都可以测出半色调印刷品的网点百分比。

五、TS1060高精度分光密度仪：网点面积测量的专业工具

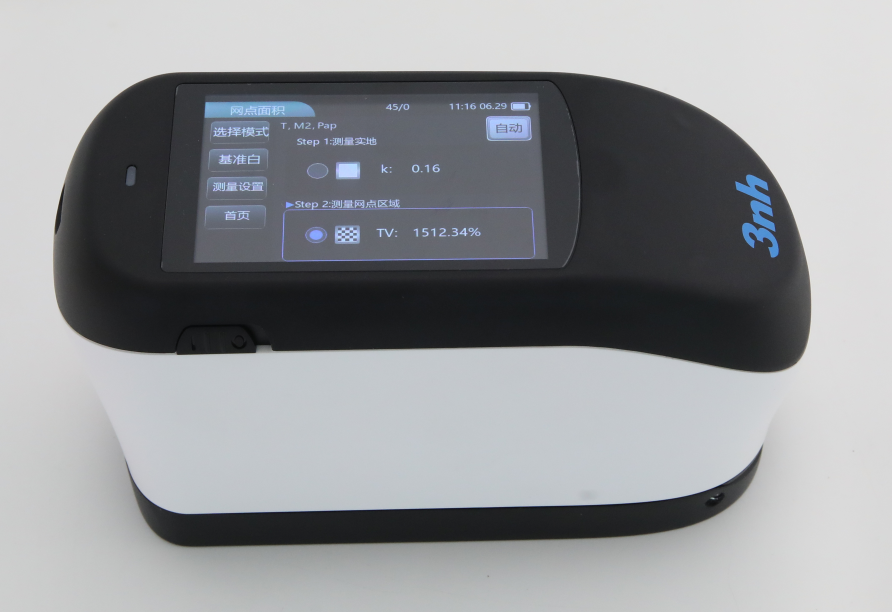

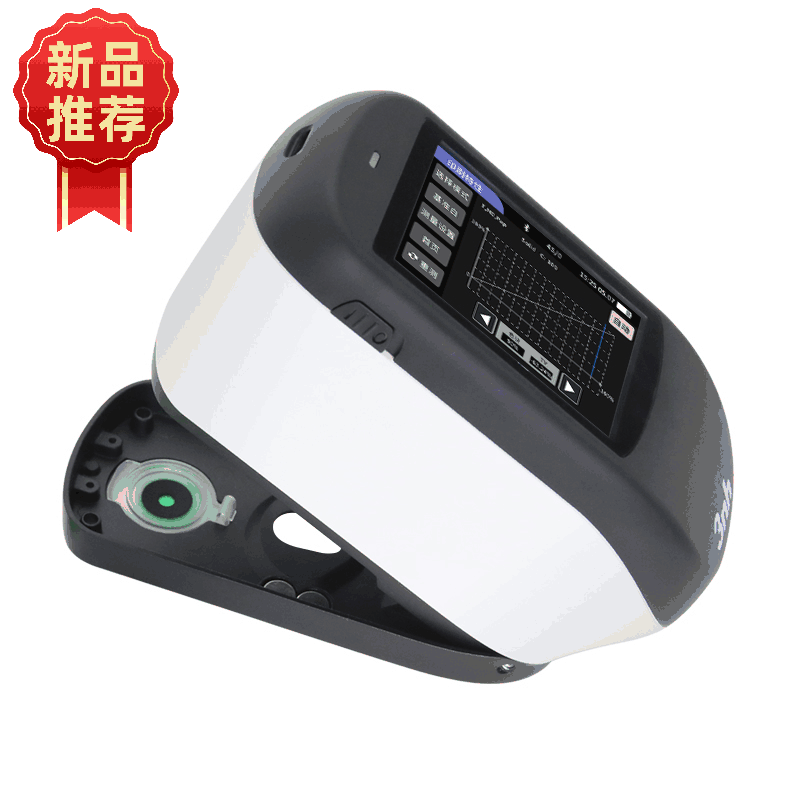

三恩时TS1060高精度分光密度仪，正是为印刷品控中的密度与网点测量而设计。

密度测量：支持ISO Status T、E、A、I、M五种密度标准，密度范围0.0D-3.0D，可输出网点面积、网点增大、叠印、印刷反差、色调误差和灰度等关键指标

多种测量口径：配备Φ11mm至Φ1.5mm共七种口径，最小1.5mm可精准测量微缩文字和细小图文

高精度重复性：密度值重复性≤0.001D，确保数据稳定可靠

符合国标：45/0几何光学结构，符合ISO 5-4、CIE No.15及GB/T 18722标准

从印版上的网点测量到印刷品的网点增大监控，TS1060将网点面积率的测量精度提升到一个新的高度——让每一批印刷品的层次还原，都有精准的数据可依。

如需了解更多产品详情或申请样品实测，欢迎联系三恩时技术团队。
