色差仪由哪些零件组成?

发布时间:2023-05-18 10:20:17

色差仪的基本部件包括光源、比色皿室或样品容器、比色皿、过滤器、检测器和检流计。

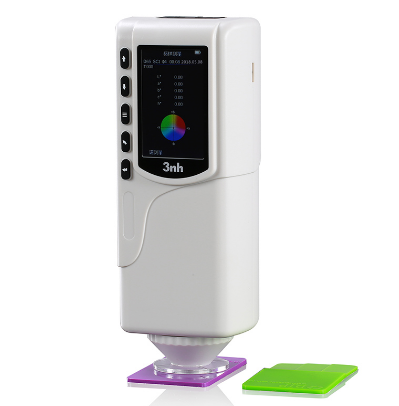

色差仪由哪些零件组成

1、光源:在色度计中,它产生整个可见光谱 380-780 nm 所需强度的光能。实验室设备中使用的光源是一个简单的钨丝灯,可提供可见光范围内的光。

2、比色皿室或样品容器:是设备中放置比色皿或容器的区域。它位于设备的最顶部。

3、比色杯:色度计中溶液的分析需要一个容器。容器必须是透明的,因此首选透明塑料和玻璃等材料。比色皿是熔融玻璃比色皿,矩形或方形,具有精确的路径长度,通常为 10 或 20 mm,但也可提供更大的路径长度。可以由塑料或玻璃制成,并提供精度,因为在测量过程中使用已知的路径长度。常用的比色杯高 45 mm,可容纳 4 ml 溶液。进行分析时也可以使用试管,是比色皿更便宜的替代品。但是试管缺乏准确度和精确度。

4、过滤器:过滤器的类型取决于制造色度计的公司。它取决于波长,即单色(只有一个波长)或多色(白光)。可用的选项是;明胶、干涉、光栅和棱镜。

(1)明胶滤光片:是在两块薄玻璃板之间夹入一层薄薄的彩色明胶而形成的。这些过滤器具有成本效益,但可以吸收所有入射辐射的 30-40%,从而降低探测器的能量吞吐量。

(2)玻璃滤光片:另一种类型的滤光片是有色玻璃滤光片,具有高达 150 nm 的宽带通过。通过组合不同的玻璃滤光片可获得特定波长。

(3)干涉滤光片:由许多反射但半透射的银膜组成,由薄层透明介电材料隔开。当白光穿过介电层时,半透明镜之间会出现多次反射。在这里,来自光线的一些能量直接穿过过滤器。它是分析所需的波长。介电层的厚度决定了光的合成波长。

(4)光栅单色仪:产生单色光,由许多平行的凹槽组成,这些凹槽紧密地排列在抛光表面(如钢、玻璃或石英)上。典型的光栅可能包含 500-600 线/mm,但基于研究的仪器可能包含 1200-2000 线/mm。当入射光射到光栅上时,各种波长的白光以不同的角度偏转。

(5)棱镜:将白光分成不同的成分。通过旋转棱镜选择所需的光谱。色度计中使用的棱镜由玻璃制成,工作波长范围为 350-800 nm。

5、检测器:一旦通过样品容器,它有助于将产生的透射光线转换为检测器的电信号。它也被称为光电池。根据所使用的材料,色度计中使用多种类型的传感器。一些常用的检测器有硒光电池、光电管和硅光电池。

(1)硒光电池:是最简单的检测器类型,不需要任何电源即可工作。

(2)光电管:由涂有铯或钾等感光材料的玻璃灯泡组成。

(3)硅光电池:当光子撞击硅光电池的半导体表面时,它会产生电子。

6、检流计:测量探测器产生的电信号,并在显示区显示数值。

7、显示:它可以是模拟的或数字的。模拟物看起来像仪表,并在吸光度和补充的透射百分比刻度上进行了校准。数字显示显示与分辨率相同的吸光度值,尽管数据量级发生变化。
