AR/VR成像质量怎么测？从标准到落地，一次讲清楚

AR眼镜和VR头显这几年发展得很快，但很多研发团队在成像质量测试这一块，其实还处于“摸着石头过河”的状态。虚像不像实像，不能直接用传统的摄像头测试方法套。光学系统对齐、亮度均匀性、分辨率、畸变——这些在手机相机测试里相对成熟的指标，到了AR/VR设备上，测量方法和工具都得重新来过。

为什么AR/VR测试不能照搬手机相机那套？

手机相机拍的是实像，CMOS传感器直接接收光线，测试时把测试图卡放在固定距离，相机拍一张照片就能分析。AR/VR设备不一样。它用的是虚像光学器件——微显示屏发出的光线通过透镜组，在距离人眼一定距离的位置形成一个放大的虚像。你没法把测试图卡直接贴在“虚像平面”上去拍。

这就带来了几个实际的问题：怎么测量虚像的分辨率？怎么评估画面不同区域的亮度和色彩是否均匀？怎么量化畸变程度？

这些问题在IEC 63145系列标准里有明确的答案。IEC 63145-20-20规定了眼镜显示器图像质量的测量条件和测量方法，适用于VR护目镜和AR眼镜。IEC 63145-22-20则进一步针对AR眼镜的图像质量测量做了细化。IEC 63145-20-10覆盖了视场角、分辨率、对比度、畸变、色彩准确性以及亮度均匀性等核心光学参数的测量方法。

一套完整的AR/VR测试方案，应该包含哪些内容？

三恩时科技提供的AR/VR成像质量测试方案，覆盖了从光学系统对齐到图像质量分析的主要环节，适用于AR/VR设备的光学影像分析测试。

光学系统对齐测试

AR/VR设备的光学路径比手机相机复杂得多——微显示屏、透镜组、分光镜、波导片，任何一个环节的偏移都会影响最终成像。光学系统对齐测试评估的就是光学部件的校准精度，确保光路对齐准确。

亮度与色彩均匀性测试

AR眼镜的亮度均匀性问题往往比VR更突出，因为环境光会透过镜片进入视野。检测画面各区域的亮度与色彩分布状态，避免局部偏差。IEC 63145-20-10标准中明确规定了亮度均匀性和色度均匀性的测量方法。

角频率与静态图像分辨率测试

分析光学系统对不同空间频率的响应能力及静态成像的细节表现。通俗地说，就是评估画面细节的清晰度——边缘是否锐利，文字是否可读。

几何变形测试

测量光学系统成像的几何形态偏差。AR眼镜的畸变问题比VR更复杂——用户看到的虚拟图像和现实世界叠加，如果虚拟图像有畸变，和真实场景对不上，体验会大打折扣。

近视显示测试平台测试

模拟近视用户的视觉状态，评估显示系统的适配性。AR/VR设备需要支持屈光度调节，不同用户的视力状况会影响最终的观看体验。

需要哪些设备和工具？

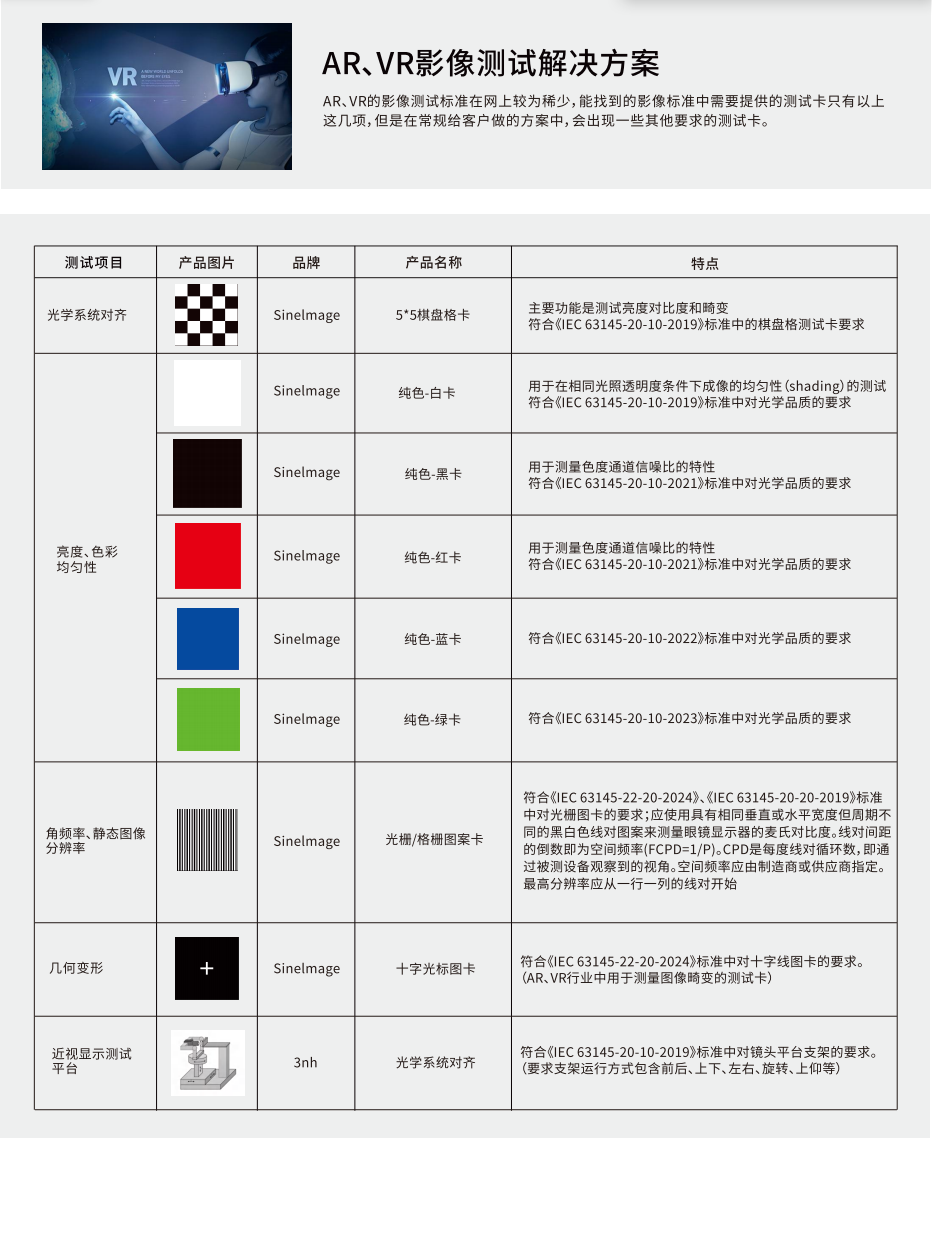

搭建一套AR/VR光学实验室，通常需要以下配置：高精度测试图卡（如棋盘格图卡、分辨率图卡等，IEC 63145-20-10标准中明确使用了棋盘格测试卡）、透射灯箱（为测试图卡提供均匀的背光照明）、图像质量分析软件（如IQstest，用于分析MTF、畸变、亮度均匀性等指标）、以及AR/VR专用的测量镜头和适配工装（用于模拟人眼位置进行成像采集）。

方案能解决什么问题？

对于AR/VR设备研发团队来说，这套方案的价值在于：测试方法有标准可依——严格遵循IEC 63145系列标准，测试结果具有权威性和可比性；设备配置相对完整——从图卡到灯箱到软件，不需要四处拼凑；可定制——根据具体设备的视场角、出瞳距离等参数调整测试方案。

AR/VR的成像质量测试确实比传统相机复杂一些，但有了明确的标准和配套的工具，这件事其实没那么玄乎。
