透光率雾度仪与光电雾度计的区别

发布时间:2022-10-08 17:29:12

透光率雾度仪与一般封闭式光电雾度仪最主要的区别在于调制器,图中调制器由一个每分钟3000转的伺服电机与一个8块挡光板的遮光器组成,其主要作用是将卤钨灯1发出的光转换成400Hz的交流光源。此时光电池8接收到的光信号如图3,即不同频率的光信号能够明显分离。

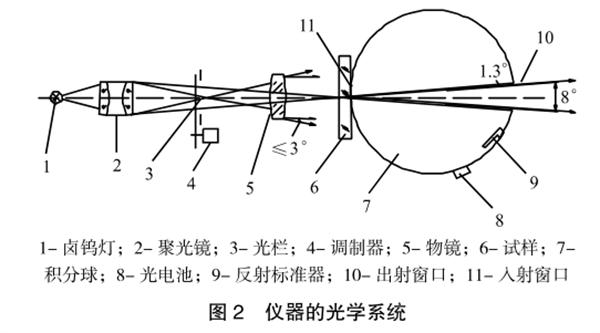

雾度仪的光学系统

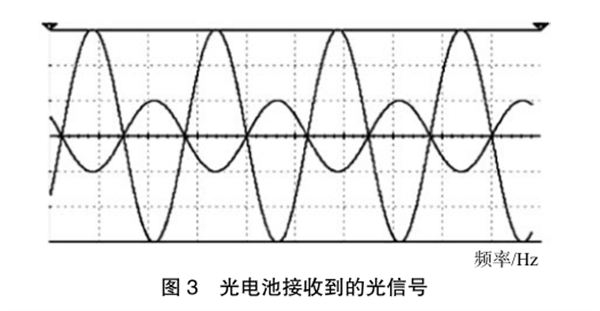

光电池接收到的光信号

生活中使用的日光灯的频闪为50Hz,敞开式的测量设备在测试过程中,日光灯的光线不可避免地被积分球所接受,同时也会被光电池接收,而且不光是日光灯的光线,阳光等其他的杂光也会进入积分球内,此时仪器所接受到的光信号是非常复杂的。因而关键就是滤波系统对仪器所收集到的所有光信号进行处理,在如此多的光信号中仪器所要采集的仅仅是频率为400Hz的光信号,即通过调制器的那部分的光信号,通过对信号的分级处理就能得到单一波段的光信号。

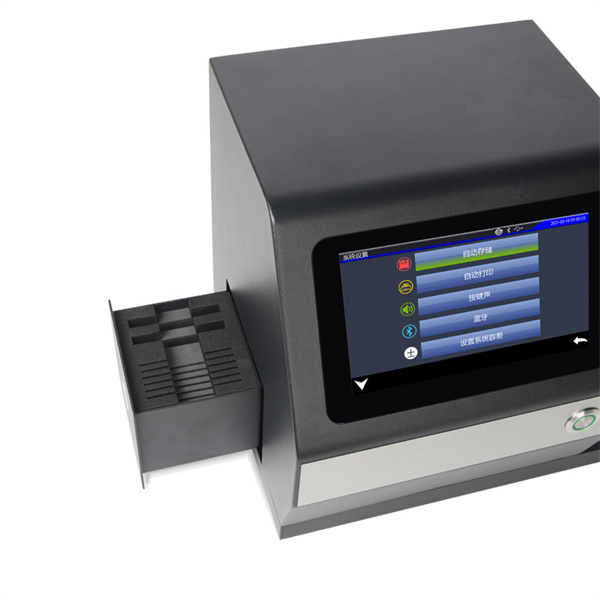

雾度仪

然而早期的WGT-S透光率雾度仪同样采用这个原理对光信号进行处理,但是效果不如现在。因为早期的仪器采用的是每分钟1500转的伺服电机作为调制器,产生的光信号的频率为200Hz。虽然同样也只采集200Hz的光信号,但是由于200Hz的光信号与50Hz的日光灯信号之间频率差距不大,使滤波系统不能最大限度地将杂散光信号全部滤除,仪器对自然光以及日光灯的光相当敏感,从而产生了方向性(当仪器在测试过程中测试环境发生一定的变化时,就要重新对仪器进行校零. ,给使用带来了很大的不便。

为何不将测试的光信号频率提至600Hz或者更高呢?首先受到仪器本身的体积限制,当挡光板的数量增加时,挡光片的直径也会随之增大,不利于使用和放置,所以此方案是不可行的。如果继续将调制电机的转速提高,则仪器的制造成本会大幅度地增加,同时由于转速的加大,仪器所产生的热量、噪声也会相应增大。综合考虑上述因素,采用400Hz。

透光率/雾度测定仪一般具有以下特点:

1. 采用平行照明,半球散射,积分球光电接收方式;

2. 采用微机自动操作系统及数据处理系统,准确度高;无旋钮操作,使用方便;

3. 自动显示透光率/雾度多次测量的平均值,透光率最小分辨力为0.1%,雾度最小分辨力为0.01%;

4. 无零点漂移,置信度高;

5. 开启式样品窗几乎不受样品尺寸的限制,测量速度快。采用调制器改变发射光源的频率使仪器不再受环境光的影响,不必再采用暗室,保证大件样品的测量,也保证了大件样品操作者的安全;

6. 备有标准化的数据打印输出接口,可配套程控打印机;同时备有薄膜磁性夹具及液体样品杯,给用户带来极大方便;

7. 随机附零度片一块,便于随时检查仪器动作功能。
