涂层测厚仪的工作原理你知道吗?

发布时间:2022-07-21 15:13:43

涂层测厚仪一般采用电磁感应法测量涂层厚度。将工作状态下的测量探头放置在测量部件表面,产生闭合磁回路。随着移动探头与铁磁材料之间的距离的变化,磁回路会产生不同程度的变化,导致磁阻和探头线圈电感的变化。该原理可以准确测量探头与铁磁材料之间的距离,即测量的涂层厚度。根据上述测量原理制成的涂层测厚仪一般分为以下五种类型:

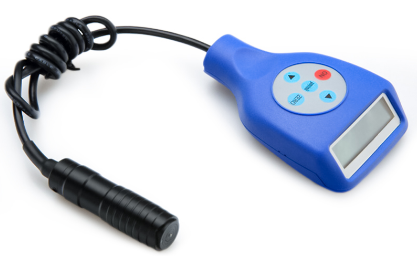

涂层测厚仪的工作原理你知道吗

①磁性测厚法:适用于导磁材料上的非导磁层厚度测量。导磁材料一般为:钢、铁、银、镍。该方法具有较高的测量结果精度。磁性(磁阻和磁性)涂层厚度测量仪和涡流涂层厚度测量仪。

②涡流测厚法:适用于导电金属上的非导电层厚度测量,其精度低于磁性测厚法。

③超声波厚度测量方法:该类型的厚度测量仪适用于测量多层涂层厚度或前两种方法无法测量的场合。但一般价格昂贵,测量精度不高。目前,一些外国制造商有这样的仪器,还没有在中国投产。

④电解测厚法:与上述三种方法不同,需要损坏涂层,属于损伤检测。测量方法比前三种方法更麻烦,精度也不高。

⑤放射测厚法:该方法基于放射源检测,仪器价格非常昂贵(一般超过10万元),适用于一些特殊环境,技术参数要求较高,使用范围较窄。

目前,Z是我国常用的磁性法和涡流法测厚仪。测量方法无损坏,既不损坏被测工件的涂层,也不损坏基材。仪器本身体积小,测量范围广,操作简单,适用范围广,采购价格相对较低,检测速度快。随着现代科学技术的不断进步,一些型号的测量分辨率可以达到0.01微米,精度等级可达标称示值的1%,并配备不同类型的测头,以满足各种测量的需要。
